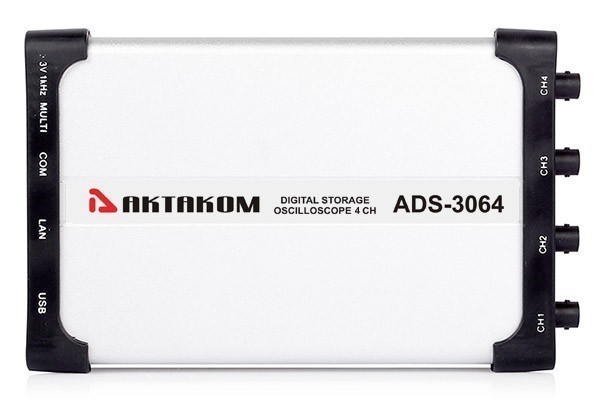

ADS-3064 — четырехканальный USB осциллограф - приставка

Описание четырехканального USB осциллографа - приставки ADS-3064:

ADS-3064 - это первые четырехканальные цифровые USB осциллографы с глубиной записи 5 миллионов точек на канал.
Осциллографы имеют полосу пропускания 60 мгц при большой частоте дискретизации до 500 Мвыб/сек. Отличительной чертой данных моделей является ультратонкий (всего 18 мм) корпус.

Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов (поставляется с прибором):

Назначение программного обеспечения:

Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L, ADS-3114, ADS-3064 , сбора данных измерений, их обработки, отображения и сохранения на компьютере.

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора. Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы. Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных. Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:

1. Период.
2. Частота.
3. Время спада.
4. +Длительность импульса.
5. -Длительность импульса.
6. +Коэффициент заполнения.
7. -Коэффициент заполнения.
8. Впик.
9. Вмакс.
10. Вмин.
11. Вамп.
12. Вверш.
13. Восн.
14. Положительный выброс.
15. Отрицательный выброс.
16. Усреднение.
17. Вскз.
18. Частота сигнала (параметры импульса).
19. Задержа нарастания.
20. Задержка спада.

Математическая обработка:

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.

Технические характеристики четырехканального USB осциллографа - приставки ADS-3064:

Комплект поставки ADS-3064
