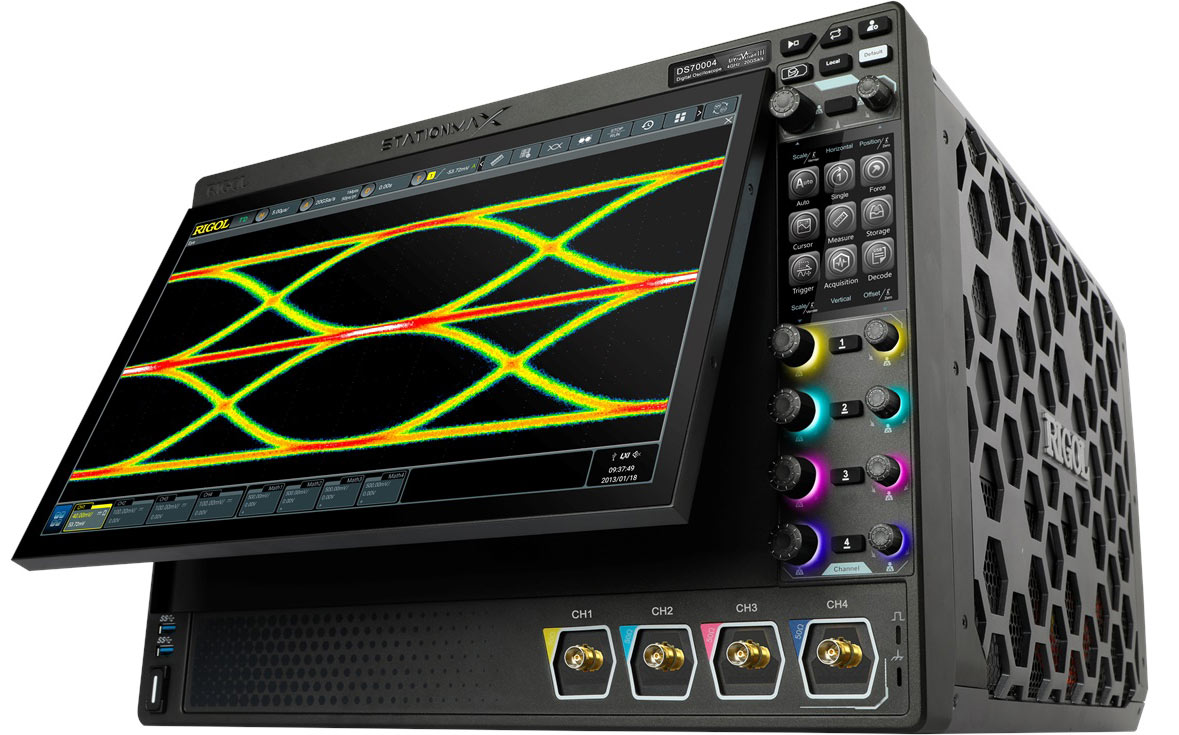

DS70504 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 5 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.
DS70504 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70504 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.
Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70504 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.
| Параметр | Значение | |
| Полоса пропускания | 50 Ом | 5 ГГц |
| 1 МОм | 500 МГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + вход внешней синхронизации | |
| Максимальная скорость захвата осциллограмм | ≥ 1000000 осциллограмм в секунду | |
| Регистрация | ||
| Режим | Обычный | |
| Пиковый детектор: 200 пс | ||
| Усреднение (2, 4, 8, 16…65536 выборок) | ||
| Высокое разрешение: 9 - 16 бит | ||
| Максимальная дискретизация (реальное время) | 20 Гвыб/с (10 Гвыб/с - два канала/все каналы) | |
| Глубина записи | Штатно: 500 М точек; Опция: 2000 М точек (один канал включен), 1000 М точек (два канала/все каналы включены). |
|
| Параметры вертикальной системы | ||
| Связь по входу | Открытый, закрытый, земля | |
| Входной импеданс | 1 MОм ± 1 % || 17 пФ ± 3 пФ , 50 Ом ± 2,5 % | |
| Учет ослабления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | |
| Определение пробников | Автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 30 В скз или ± 40 В максимально (DC + V пик) |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 8 бит 9 - 16 бит (выбираемое) режим высокого разрешения |
|
| Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм | ± 1 В (1 мВ/дел ~ 50 мВ/дел) ± 30 В (51 мВ/дел ~260 мВ/дел) ± 100 В (265 мВ/дел ~ 10 В/дел ) |
| 50 Ом | ± 1 В (1 мВ/дел ~ 100 мВ/дел) ± 4 В (102 мВ/дел ~1 В/дел) |
|
| Динамический диапазон | ± 5 дел (8 бит) | |
| Ограничение полосы пропускания | 1 МОм | 20 МГц, 250 МГц |
| 50 Ом | 20 МГц, 250 МГц, 1 ГГц или 2 ГГц | |
| Погрешность коэффициента усиления | ± 2 % от полной шкалы | |
| Погрешность смещения | < 200 мВ/дел: ± 0,1 дел ± 2 мВ ± 1,5 % смещения ≥ 200 мВ/дел: ± 0,1 дел ± 2 мВ ± 1 % смещения |
|
| ESD защита | ± 8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) | |
| Параметры горизонтальной системы | ||
| Коэффициент развертки | 100 пс/дел ~ 1000 с/дел | |
| Временное разрешение | 0,5 пс | |
| Погрешность временной баз | ± 0,5 ppm ± 1 ppm/год | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
|
| Диапазон коррекции смещения между каналами | ± 100 нс | |
| Режимы | Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 50 мс/дел) | |
| Вертикальное разрешение | ||
| Полоса (разрешение) | 20 Гвыб/сек | 2 ГГц (9 бит) 1 ГГц (10 бит) 500 МГц (12 бит) 200 МГц (14 бит) 75 МГц (16 бит) |
| 10 Гвыб/сек | 1 ГГц (9 бит) 500 МГц (10 бит) 250 МГц (12 бит) 100 МГц (14 бит) 50 МГц (16 бит) |
|
| Уровень шума | 50 Ом | 400 мкВскз (1 мВ/дел) 400 мкВскз (2 мВ/дел) 600 мкВскз (5 мВ/дел) 680 мкВскз (10 мВ/дел) 1,4 мВскз (20 мВ/дел) 3,5 мВскз (50 мВ/дел) 5,6 мВскз (100 мВ/дел) 15 мВскз (200мВ/дел) 28 мВскз (500 мВ/дел) 35 мВскз (1 В/дел) |
| 1 МОм | 500 мкВскз (1 мВ/дел) 500 мкВскз (2 мВ/дел) 600 мкВскз (5 мВ/дел) 900 мкВскз (10 мВ/дел) 2 мВскз (20 мВ/дел) 4 мВскз (50 мВ/дел) 8 мВскз (100 мВ/дел) 25 мВскз (200мВ/дел) 30 мВскз (500 мВ/дел) 60 мВскз (1 В/дел) 110 мВскз (2 В/дел) 300 мВскз (5 В/дел) 600 мВскз (10 В/дел) |
|
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы | Ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
|
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические | Количество автоизмерений | 41 тип |
| Источник | Аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | |
| Режим измерения | Обычный (програмно, при памяти ≥1 М точек); С повышенной точностью (по всей длине памяти) |
|
| Максимальное количество отображаемых на канал | 14 типов | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Статистика | Текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Цветовая градация | Поддерживается | |
| Поиск пиков | Максимум 15 пиков | |
| Расширенный БПФ (FFT) | Максимальная длина | 64 К точек |
| Скорость захвата | 10000 спектров в секунду | |
| RBW | Ручной / авто | |
| Тип окна | Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Поиск пиков | Максимум 15 пиков | |
| Анализ осциллограмм | ||
| Запись и воспроизведение | Память | Сегментированная память 2 миллионов сегментов |
| Источник | Аналоговые каналы (CH1 ~ CH4) | |
| Режим | Покадровое или непрерывное воспроизведение; вычисление, измерение и декодирование воспроизводимых сигналов | |
| Pass / Fail | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Цветовая градация | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Темы | Температура, интенсивность | |
| Режим | Во всех режимах | |
| Анализ глазковых диаграмм (опция DS70000-JITTA) | Источник | Аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| Восстановление тактовой частоты | Поддержка | |
| Тип | Автоматический, полуавтоматический, ручной | |
| Диапазон | 1 миллион точек | |
| Измерение джиттера (опция DS70000-JITTA) | Источник | Аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| Восстановление тактовой частоты | Поддержка | |
| Тип | Автоматический, полуавтоматический, ручной | |
| Вид джиттера | TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажение рабочего цикла), ISI (межсимвольные помехи), BR (соотношение битов) и TIE. | |
| Отображение | График, гистограмма, спектр | |
| Декодирование | ||
| Стандартно | Параллельно (до 4 бит на аналоговых каналах) | |
| Опционально | RS-232 /UART декодирование - опция DS70000-EMBDA I²C /SPI декодирование - опция DS70000-EMBDA LIN /CAN декодирование - опция DS70000-AUTOA FlexRay декодирование - опция DS70000-AUTOA I²S декодирование - опция DS70000-AUDIOA MIL-STD-1553 декодирование - опция DS70000-AEROA |
|
| Система запуска | ||
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумовая режекция | Вкл / Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Внутренний | Аналоговая полоса осциллографа |
| Внешний | 200 МГц | |
| Чувствительность триггера | Внутренний | 0,5 делений: ≥ 50 мВ/дел доступна шумовая режекция, 0,7 делений |
| Внешний | DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп | |
| Диапазон уровня запуска | Внутренний | ± 5 делений от центра экрана |
| Внешний | ± 5 В | |
| Сеть | Фиксировано 40 % - 60 % | |
| Внешний запуск EXT TRIG | Входной импеданс | 1 MΩ ± 1 %, SMA разъем |
| Джиттер запуска | < 200 пс скз (при одном включенном канале) | |
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
|
| Запуск по фронту | Тип фронта | Нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) внешний запуск, по сети | |
| Запуск по длительности импульса | Условие запуска | Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, = |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по скорости нарастания | Условие запуска | Положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 200 пс ~ 10 с | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | Нарастающий, спадающий, нарастающий и спадающий |
| Время | 200 пс ~ 10 с | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по ранту | Условие | Прохождение через заданный уровень |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | Нарастающий, спадающий |
| Позиция запуска | Вход, выход, время | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | Нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск Установка / Удержание | Фронт | Нарастающий, спадающий |
| Установка времени | 200 пс ~ 10 с | |
| Запуск по N фронту | Тип фронта | Нарастающий, спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART запуск (опция DS70000-EMBDA) | Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| I²C запуск (опция DS70000-EMBD) |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| SPI запуск (опция DS70000-EMBD) |
Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| CAN запуск (опция DS70000-AUTO) |
Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| FlexRay запуск (опция DS70000-AUTOA) |
Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| LIN запуск (опция DS70000-AUTOA) |
Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| I²C запуск (опция DS70000-AUDIOA) |
Тип канала | Левый, правый, левый и правый |
| Условие сравнения | ＝, ≠, ＞, ＜, ＜＞, ＞＜ | |
| Режимы | I²S, LJ, RJ | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| MIL-STD-1553 запуск (опция DS70000-AEROA) | Условие запуска | Triggers on Sync (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA +11Bit, Error (Sync Error и Check Error) |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Цифровой вольтметр | ||
| Источник | Аналоговые каналы (CH1 ~ CH4) | |
| Функция измерения | DC, AC + DC RMS, AC RMS | |
| Разрешение | ACV / DCV: 3 бита | |
| Режим измерения | Диаграмма, превышение свыше 3 секунд, построение тренда | |
| Частотомер | ||
| Общие параметры | Источник | Аналоговые каналы (CH1 ~ CH4), внешний |
| Разрешение | 3-8 бит, пользовательское | |
| Максимальная частота | Максимальная частота аналогового канала | |
| Функция измерения | Частота, период, счет импульсов | |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | Подсчет количества нарастающих фронтов | |
| Временная база | Внутренний источник опорной частоты | |
| Основные технические характеристики | ||
| Дисплей | ||
| Тип дисплея | Диагональ 15,6", емкостной сенсорный мультитач | |
| Разрешение дисплея | 1920 (по горизонтали) × 1080 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | Выключение; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Энергонезависимая память | ||
| Формат сохранения | Настройки | setup (*.stp) |
| Изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| Осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) |
|
| Опорные осциллограммы | 10 осциллограмм | |
| Порты ввода/вывода | ||
| USB 3.0 Hi-speed Host | 2 на передней панели, 2 на задней панели | |
| USB 3.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| WEB интерфейс | Поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1,4b, A plug) | |
| Aux Output комбинированный выход | Разъем | SMA на задней панели: Vo (H) ≥ 2,5 В (открытый контур) ≥ 1,0 В (50 Ом - GND) Vo (L) ≤ 0,7 В (на нагрузке) ≤ 4 мА; ≤ 0,25 В (50 Ом - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| 10 M In/Out | Вход | SMA разъем на задней панели Импеданс 50 Ом Амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm |
| Выход | SMA разъем на задней панели Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма) |
|
| Выход компенсации пробника | Частота | Меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 В эффективности AC, 45 ~ 440 Гц | |
| Потребляемая мощность | < 500 Вт | |
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры | 439 мм × 310 мм × 491 мм (Ш*В*Г) | |
| Вес | 22,5 кг без упаковки 29,5 кг с упаковкой |
|
| № | Наименование | Количество |
| 1 | Цифровой осциллограф DS70504 | 1 |
| 2 | Кабель питания | 1 |
| 3 | USB кабель | 1 |
| 4 | Пассивный высокоимпедансный пробник (500 МГц) RP3500A | 4 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Активный дифференциальный пробник (3,5 ГГц) PVA8350 |
| 2 | Активный дифференциальный пробник (5 ГГц) PVA8500 |
| 3 | Активный дифференциальный пробник (7 ГГц) PVA8700 |
| 4 | Токовый пробник (50 МГц, 30A) PCA1030 |
| 5 | Токовый пробник (100 МГц, 30A) PCA2030 |
| 6 | Токовый пробник (100 МГц, 150A) PCA1150 |
| 7 | Высоковольтный дифференциальный пробник (75 МГц, 1400 В) PHA0150 |
| 8 | Высоковольтный дифференциальный пробник (100 МГц, 1400 В) PHA1150 |
