ВФМ-3 Трехфазный вольтамперфазометр

ВФМ-3 Трехфазный вольтамперфазометр
ВФМ-3 Трехфазный вольтамперфазометр
Артикул: 302021
Модель: ВФМ-3
Гарантия: 18 мес.
Госреестр РФ: 58639-14
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Челэнергоприбор
Цена:
119 280 Р
Доступен для заказа
Добавить к сравнению

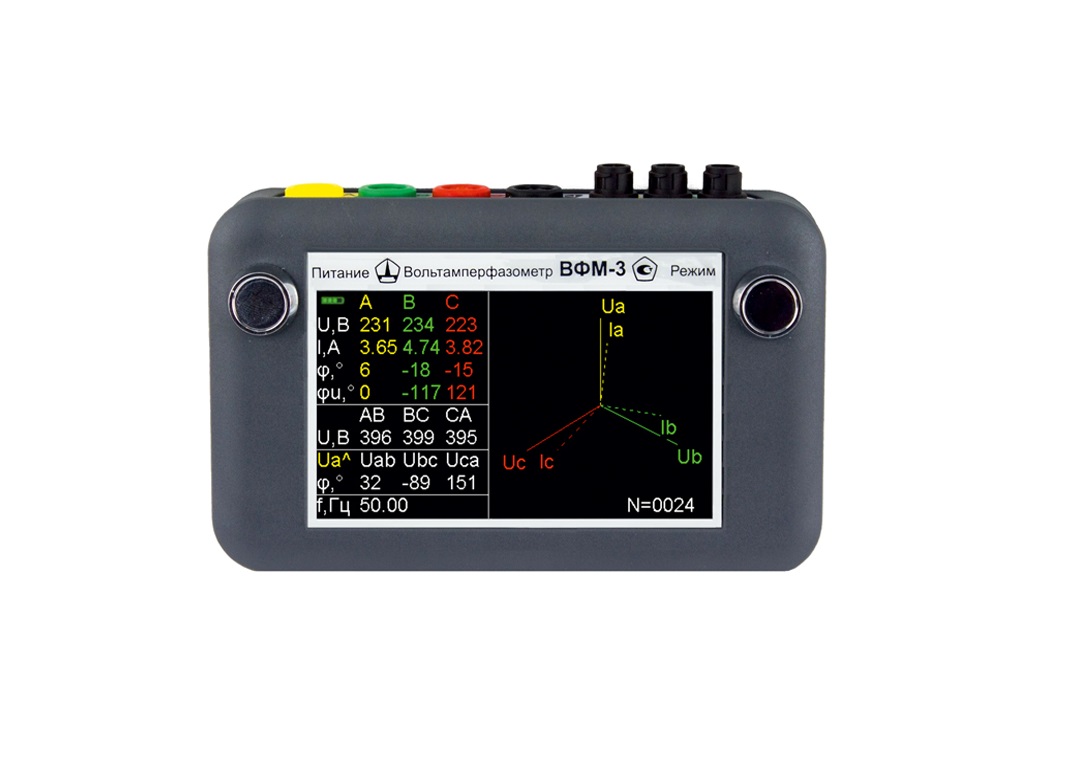

Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.

Имеет встроенную функцию счетчика электроэнергии.

ВФМ-3 может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.

Отличительные особенности прибора

  • Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров.
  • На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, выводится векторная диаграмма.
  • Чувствительность по току уже при 3 мА, если U>50 В, если U
  • Имеет функцию подсчета электроэнергии, что позволяет проверять правильность работы одно- и трехфазных счетчиков.
  • Переноска в сумке осуществляется при воткнутых в измерительный блок проводах. Для перехода в рабочее положение не требуется втыкать разъемы, достаточно просто открыть сумку.
  • Возможно сохранение результатов измерений и векторной диаграммы в энергозависимой памяти прибора с последующей передачей в ПК.



Параметр Значение
Диапазон измерения
действующего значения напряжения переменного тока, В 0...460.0
действующего значения силы переменного тока, А  0...30.00
угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град -180...+180
активной (реактивной) мощности, Вт (вар) 0...13800
частоты напряжения и силы переменного тока, Гц 45...65
Предел допускаемой относительной погрешности измерения
Действующего значения напряжения переменного тока ± [0,2+0,01(Uк /Uи -1)]%
Действующего значения силы переменного тока ± [1+0,005(Iк /Iи -1)]%
Частоты напряжения и силы переменного тока ± 0,1%

Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током

(при напряжении не менее 30 В и силе тока не менее 100 мА), град

± 1
Входное сопротивление каналов напряжения, MОм, не менее 1
Максимальный диаметр провода, охватываемого клещами, мм 8
Прибор определяет порядок чередования фаз в трехфазной системе
Связь с ПК USB – интерфейс
Питание от четырех  аккумуляторов или элементов питания габарита АА
Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч  8 часов
Масса без принадлежностей, не более 0,3 кг
Масса с принадлежностями 2.5 кг
Габариты сумки для переноски, не более 290х225х250 мм
Прибор предназначен для эксплуатации в следующих условиях
температура окружающей среды -20...+55 °С
относительная влажность воздуха (без конденсации влаги), не более 80 % при 25 °С
атмосферное давление 84...106,7 кПа
Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3" разрешением 480х272 пиксел

Комплект поставки ВФМ-3

Наименование Количество
1 Вольтамперфазометр ВФМ-3 1
2 Токовые клещи со шнуром для подключения 3
3 Щуп типа "крокодил" с проводами для измерения напряжения 4
4 Блок питания 1
5 Руководство по эксплуатации и паспорт 1
6 Сумка для переноски прибора и принадлежностей 1
