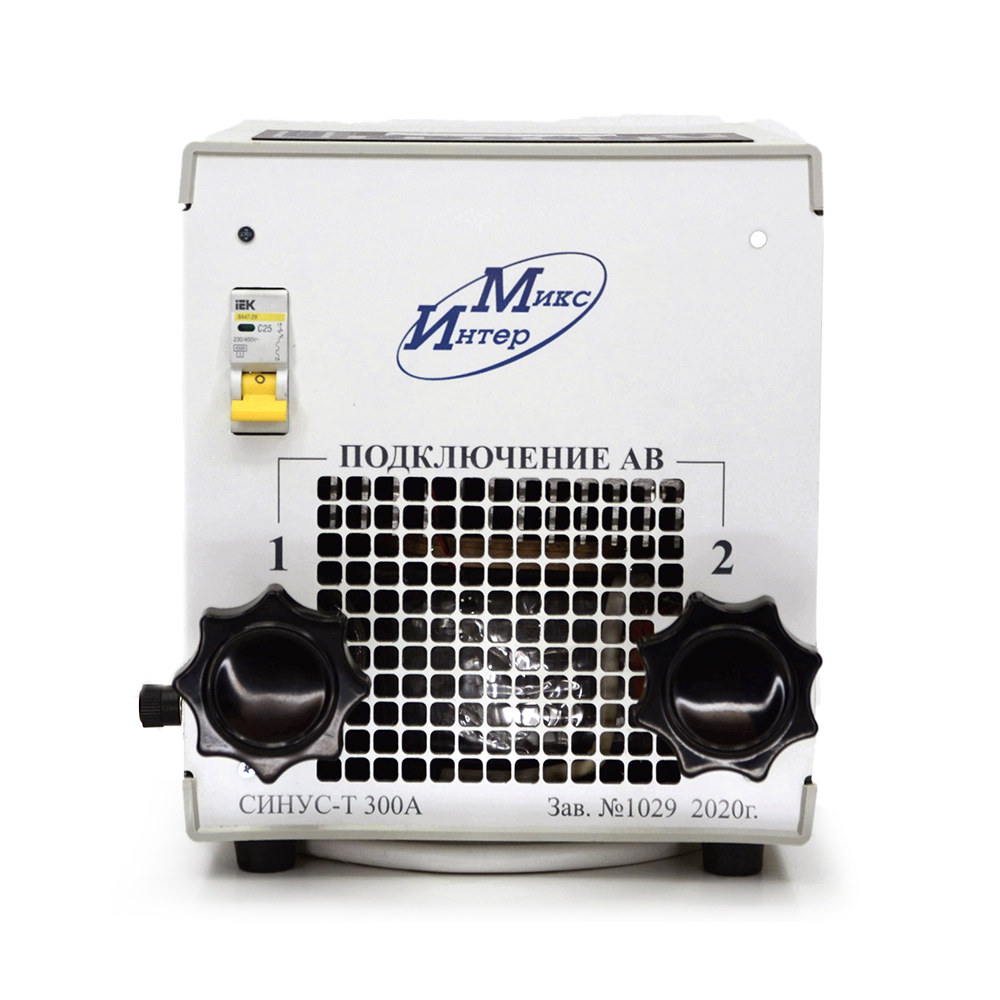

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Устройства для проверки автоматических выключателей СИНУС-Т 300А комплект для испытания автоматических выключателей переменного тока
Комплект СИНУС-Т 300А наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (5 - 300 А), что наиболее часто встречается в системах КИП и автоматики. Другими словами, область применения СИНУС-Т 300А для АВ с номинальным током расцепителя от 1,0 до 16 А, кроме того для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.
Комплект СИНУС-Т 300А может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.
Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.
Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.
Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.
Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.
| Параметр | Значения |
| Диапазон регулирования и измерения испытательного тока, А | 5 - 300 |
| Форма испытательного тока | синусоидальная частота 50 Гц |
| Приведенная погрешность измерения силы испытательного тока, % | не более + 3 |
| Режимы работы | кратковременный и длительный |
| Диапазон задания и измерения длительности протекания испытательного тока в кратковременном режиме, мс | 20 ... 5000 |
| Диапазон измерения длительности протекания испытательного тока и времени отключения АВ в длительном режиме, с | 0,02 ... 300 |
| Относительная погрешность измерения ждительности протекания испытательного тока и времени отключения, % | не более + 3 |
| Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора | При 20 А - 300 с; при 150 А - 60 с; при 300 А - 5 с |
| Общие характеристики | |
| Напряжение питающей сети, В | 220±22 |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность: - в кратковременном режиме (при Iисп = 300 А), кВА - в длительном режиме (при Iисп = 20 А), кВА |
6.6 0.4 |
| Максимальное значение ситы тока, потребляемого из сети, А | не более 40 |
| Время установления рабочего режима комплекта должно быть, мин | не более 1 |
| Габаритные размеры, мм | 520 х 200 х 400 |
| Масса, кг | 18 |
| № | Наименование | Количество |
| 1 | Измеритель и источник тока СИНУС-Т 300А | 1 |
| 2 | Провод силовой 1,0 м сечением 6 мм2 | 2 |
| 3 | Аттестат | 1 |
