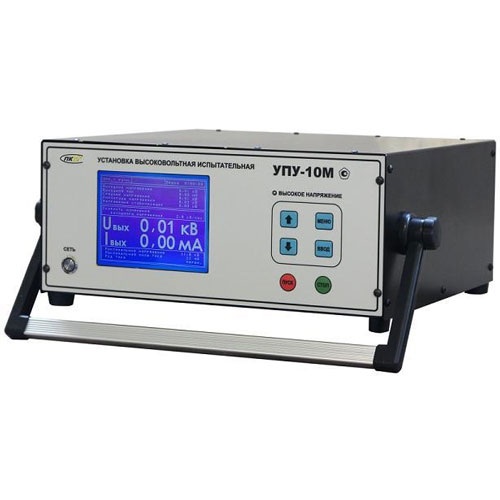

Аппарат высоковольтный испытательный УПУ-10М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
| Параметр | Значение |
| Диапазон регулирования напряжения переменного тока, кВ | 0,025…11,00 |
| Диапазон регулирования напряжения постоянного тока, кВ | 0,025…11,00 |
| Диапазон измерения напряжения переменного тока, кВ | 0,100…10,00 |
| Диапазон измерения напряжения постоянного тока, кВ | 0,100…10,00 |
| Диапазон измерения силы переменного тока ГРСИ, мА | 0,100…10,00 |
| Диапазон измерения силы постоянного тока ГРСИ, мА | 0,100…10,00 |
| Полный диапазон измерения силы переменного тока, мА | 0,005…51,00 |
| Полный диапазон измерения силы постоянного тока, мА | 0,005…21,00 |
| Дискретность измерения напряжения, В | 1 |
| Дискретность измерения силы тока, мкА | 1 |
| Пределы относительной погрешности измерения напряжения в диапазоне 0,10…10,00 кВ, % | ± 1,0/0,1 |
| Пределы относительной погрешности измерения силы тока: % – заземленная нагрузка, % – незаземленная нагрузка, % | канал 1 и 2 ± 2,0/0,1 ± 1,0/0,1 |
| Минимальное устанавливаемое значение напряжение в автоматическом режиме, В (стандартно) | 200 |
| Минимальная скорость набора напряжения, В/сек | 100 |
| Шаг изменения напряжения в ручном режиме, В (не более) | 30 |
| По требованию заказчика – дополнительный диапазон 1 кВ | да |
| Минимальное устанавливаемое значение напряжение в автоматическом режиме в дополнительном диапазоне 1 кВ, В | 100 |
| Минимальная скорость набора напряжения в дополнительном диапазоне 1 кВ, В/сек | 20 |
| Каналов измерения тока | 2 |
| Габаритные размеры, мм | 390х165×340 |
| Масса, кг | 24 |
| Масса c дополнительным диапазоном 1 кВ, кг (не более) | 25 |
| Потребляемая мощность, ВА (не более) | 600 |
| Средний срок службы, лет, не менее | 5 |
| № | Наименование | Количество |
| 1 | Аппарат высоковольтный испытательный УПУ-10М | 1 |
| 2 | Кабель высоковольтный | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Ответная часть разъёма блокировк | 1 |
| 5 | Провод заземления | 1 |
| 6 | Вставка плавкая 5 А (установлена в сетевом разъёме) | 1 |
| 7 | Паспорт | 1 |
