АВИЦ-120-СНЧ исп.2 аппарат высоковольтный

Описание аппарата высоковольтного АВИЦ-120-СНЧ:

Аппарат высоковольтный испытательный цифровой СНЧ АВИЦ-120-СНЧ – позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.

Информация о ходе испытаний представлена на графическом дисплее — напряжение в виде "бегущего" графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба "бегущих" графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ — разрядное устройство, таймер, автоматический режим, компактный размер. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами "Стрелка вверх" и "Стрелка вниз" в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.

Управление токовой защитой

Параметр ограничение тока заряда — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ — 50 мА (действующие значение), для постоянного тока — 20 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора.

Варианты исполнения аппарата высоковольтного АВИЦ-120-СНЧ:

Аппарат высоковольтный АВИЦ-1200-СНЧ поставляется в двух исполнениях:

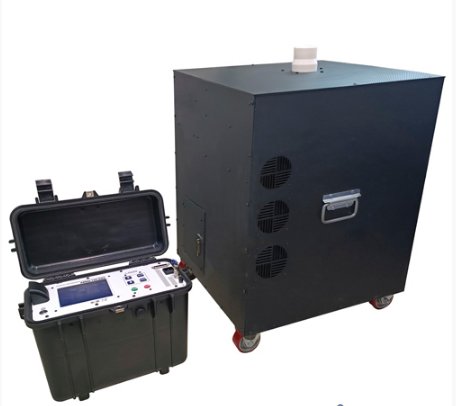

• АВИЦ-120-СНЧ исп.2 - пластиковый корпус, вертикальное и горизонтальное рабочее положение;
• АВИЦ-120-СНЧ исп.3 - стальной корпус, исполнение под стойку 19` (по дополнительному согласованию).

Особенности аппарата высоковольтного АВИЦ-120-СНЧ:

• разработка и производство России;
• графический экран — промышленный, рабочая температура -30…+50°С;
• провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
• провод питания — производство России;
• время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч;
• установка тока защиты в режиме СНЧ до 50 мА;
• установка тока защиты в режиме постоянного U до 20 мА;
• графическое и цифровое отображение напряжения и тока;
• влагопылезащитное исполнение блоков IP54 и IP60;
• защита экрана — поликарбонат с защитным покрытием;
• компактный, мощный;
• фиксация значений U и I при эл. пробое в нагрузке;
• автоматический режим работы, таймер;
• температурная защита высоковольтного блока +50°С.

Технические характеристики аппарата высоковольтного АВИЦ-120-СНЧ:

Комплект поставки АВИЦ-120-СНЧ исп.2
