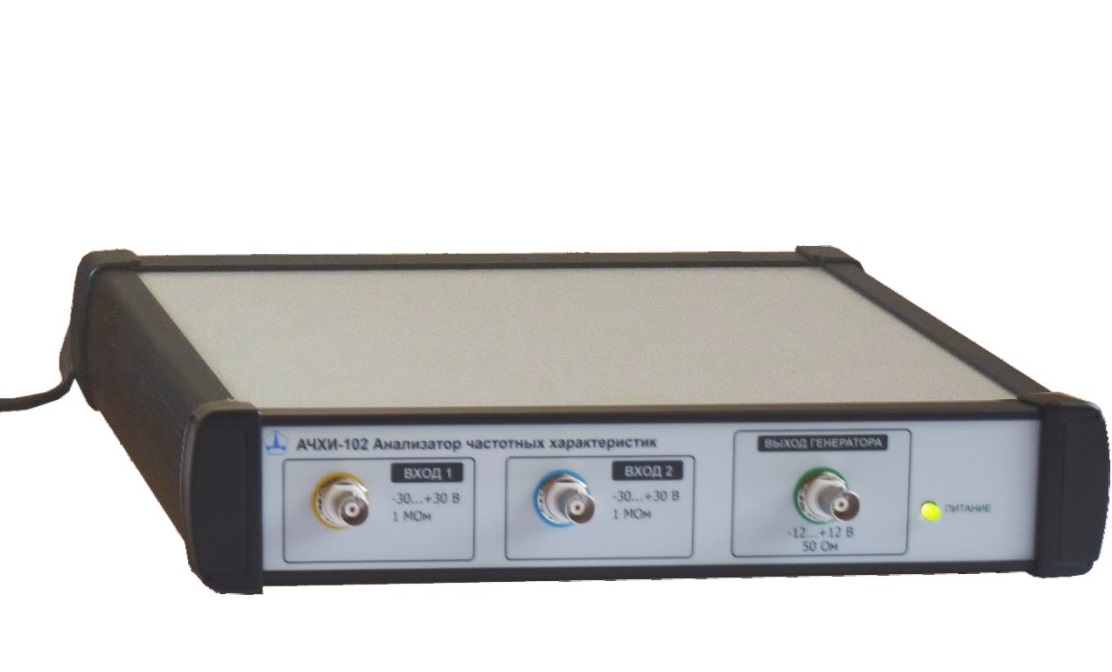

АЧХИ-102 Анализатор частотных характеристик

АЧХИ-1 Анализатор частотных характеристик
Артикул: 321003
Модель: АЧХИ-102
Бренд: Челэнергоприбор
Цена:
802 200 Р
Доступен для заказа
Добавить к сравнению

Анализатор частотных характеристик АЧХИ-102 предназначен для экспериментального определения амплитудо- и фазо-частотных характеристик динамических объектов, таких как электро- и гидроприводы технологические установки, системы управления промышленным оборудованием и транспортом, регулируемые источники питания и др.

Амплитудо-частотная характеристика трансформатора – это, можно сказать, его «карта здоровья». Имея ряд измеренных АЧХ трансформатора снятых: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявить дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.

Полностью соответствует разрабатываемому стандарту ГОСТ Р МЭК 60076-18:2012 «Трансформаторы силовые и электрические реакторы. Метод измерения частотных характеристик»

Параметр Значение
Выход генератора
Диапазон частот 0,1 мГц... 2 МГц
Выходное напряжение АС 1 мВ...10 В
Выходное напряжение DC ±0...5 В
Выходной ток  до 100 мА
Измерительные входы
Входное сопротивление 1 МОм
Диапазон частот 0,1 мГц...2 МГц
Диапазон входов -300 В<AC+DC<+300 В c внешним аттенюатором 1:10
Динамический диапазон ±120 дБ
Погрешность определения модуля не более 0,1 дБ, фазы - 0,5 град
Диапазон определения фазы ± 180 град
Общие
Питание от сети ~220 В, 50 Гц
Масса не более 3 кг
Габариты 320х250х50 мм
Связь с ПК по USB-интерфейсу





Комплект поставки АЧХИ-102

Наименование Количество
1 Измеритель амплитудо-частотных и фазо-частотных характеристик АЧХИ-102 1
2 Осциллографические пробники с BNC- коннекторами 2
3 Сетевой шнур 1
4 USB- кабель для подключения ИВБ к компьютеру 1
5 Компакт - диск с программным обеспечением 1
6 Руководство по эксплуатации и паспорт 1
