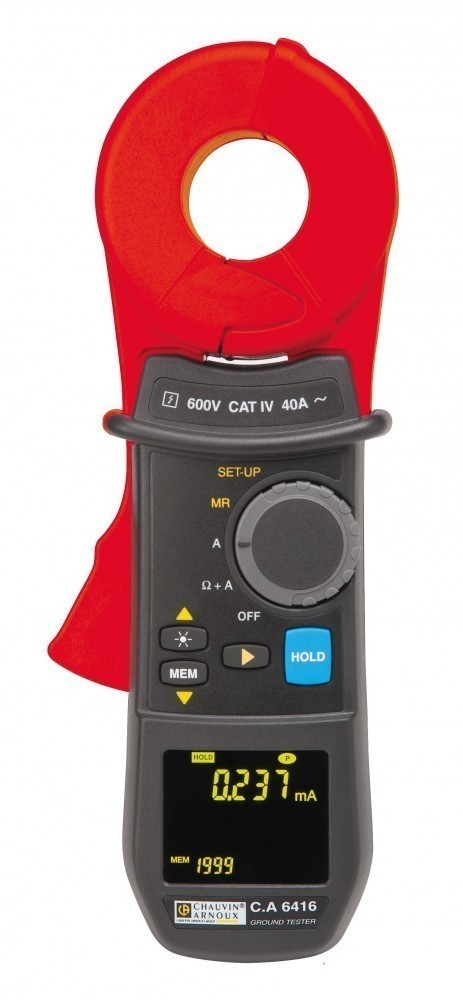

C.A 6416 — токовые клещи - измеритель сопротивления заземления

Измеритель сопротивления заземления - токовые клещи C.A 6416 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный прибор дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1500 Ом, а также измеряют ток и токи утечки в диапазоне от 1 мА до 40 А действ.

Модель C.A 6416 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 2000 результатов измерений сопротивления заземления.Также по дополнительному заказу прибор может оснащаться беспроводным компьютерным интерфейсом BlueTooth с определением месторасположения прибора.

Корпус
Эргономичная конструкция корпуса измерителя позволяет проводить измерения одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.

Дополнительные возможности токовых клещей - измерителей сопротивления заземления C.A 6416:

• Одновременное отображение измеряемого сопротивления и тока утечки на дисплее;



• Отображение на экране активной и реактивной составляющих измеренного сопротивления;



• Автовыключение;
• Самотестирование и автокалибровка при включении;
• Индикация разряда батареи;
• Индикатор помех в измеряемой цепи;
• Индикатор открытия клещей;
• Индикатор КЗ (R < 0,1 Ом);
• Многотональный звуковой сигнал;
• Прибор имеет возможность беспроводной связи с компьютером (планшетником) по Bluetooth (опция - заказывается отдельно), а также определять и записывать GPS координаты;

Принцип действия токовых клещей - измерителей сопротивления заземления C.A 6416:

Любое заземляющее устройство в электрической системе, имеющее множество точек соединения с землёй, может быть схематически представлено в виде электрической цепи, состоящей из ряда простых контуров (Рисунки 1 и 2). Когда испытательное напряжение Е посредством специального трансформатора, размещенного в головке прибора, прикладывается к заземляющему стержню (проводник с сопротивлением Rx), то по цепи начинает протекать результирующий ток I.

В приборе C.A 6416 генератор напряжения с постоянной частотой 2 кГц генерирует напряжение Е, а результирующий ток I улавливается приёмной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/Rконтура.

Зная величину Е (задаётся генератором) и I (измеряется) можно вычислить R контура (эта величина и отображается на экране прибора). Фактически, сопротивление контура R контура складывается из следующих величин:

Rx - искомое значение;
Rземли (величина, значение которой обычно гораздо меньше 1 Ома);
R1 // R2…// Rn (пренебрежимо малое значение: случай параллельного соединения ряда низкоомных цепей (заземлителей));
R соединительной шины (величина, значение которой, обычно гораздо меньше 1 Ома).

Таким образом, Rконтура = Rx + Rземли + (R1 // R2…// Rn) + Rсоединительной шины), и приблизительно: Rконтура = Rx.

Особенности токовых клещей - измерителей сопротивления заземления C.A 6416:

• Увеличенный диапазон измерения сопротивления и токов 1500 Ω / 500мкH / 40 A;
• Диаметр раскрытия губок клещей 35 мм;
• Уникальные особенности новых клещей;
• OLED Дисплей : видимый при любом освещении, угол обзора 180 °;
• Одновременное отображениесопротивления и тока Ω & A на экране прибора;
• Интерполяция значения импеденса для промышленной частоты 50Гц Z @ Hz: Прибор CA6415New проводит измерение импеданса как и все приборы данного класса на частоте 2000Гц. Но только данный прибор производит пересчет значения импеданса при измерении на частоте 50Гц, что соответствует реальным условиям эксплуатации сети;
• Автоматическое удержание результата измерения на дисплее прибора при открытых клещах;
• Встроенные часы реального времени;
• Автоматическая автокалибровка при включении;
• Установка пороговых значения для Ω , A, V;
• Встроенная память;
• Дополнительно можно заказать модель CA6415New BLUETOOTH;
• Имеет встроенный компьютерный беспроводной интерфейс BlueTooth и ПО;
• Определение GPS местарасположения места измерения при помощи приложения для ANDROID;
• Являются представителями нового поколения токоизмерительных клещей и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов;
• Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов;
• Непосредственное отображение величины сопротивления заземления (от 0,1 до 1500 Ом) и тока (от 1 мА до 40 А rms) на экране прибора;
• Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 35 мм;
• Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохоосвещённых и труднодоступных местах;
• Функция памяти позволяет сохранять до 2000 результатов измерений для их последующего анализа.

• Технические характеристики токовых клещей - измерителей сопротивления заземления C.A 6416:

  Параметр	Значение
  Омметр для измерения сопротивления петли Дисплей на 1500 точек
  Диапазоны измерения (Ом) / Разрешение (Ом) / Точность	от 0,010 до 0,099 / 0,001 / ±1,5%±0,01 от 0,10 до 0,99 / 0,01 / ±1,5% ±2 r от 1,0 до 49,9 / 0,1 / ±1,5% ±r от 50,0 до 99,5 / 0,5 / ±2% ±r от 100 до 199 / 1 / ±3% ±r от 200 до 395 / 5 / ±5% ±r от 400 до 590 / 10 / ±10% ±r от 600 до 1150 / 50 / около 20% от 1200 до 1500 / 50 / около 25%
  Частота
  Частота измерения	2083 Гц
  Частота преобразования	50, 60, 128 или 2083 Гц
  Измерение индуктивности петли
  Диапазоны измерения (мкГн) / Разрешение (мкГн) / Точность	от 10 до 100 / 1 / ±5%±r от 100 до 500 / 1 / ±3%±r
  Контактное напряжение
  Диапазоны измерения (В) / Разрешение (В)	от 0,1 до 4,9 / 0,1 от 5,0 до 49,5 / 0,5 от 50,0 до 75,0 / 1
  Амперметр Диапазоны измерения (A) / Разрешение (A) / Точность Дисплей на 4000 точек
  Диапазоны измерения (A) / Разрешение(A) / Точность	от 0,200 до 0,999 мA / 1 мкA / ±2% ±50 мкА от 1,000 до 2,990 мА - от 3,00 до 9,99 мA / 10 мкA / ±2% ±50 мкА от 10,00 до 29,90 мA - от 30,0 до 99,9 мA / 100 мкA / ±2%±r от 100,0 до 299,0 мA - от 0,300 до 0,990 A / 1 мA / ±2%±r от 1,000 до 2,990 A - от 3,00 до 39,99 A / 10 мA / ±2%±r
  Настройка
  Режимы	Стандарты или расширенный режим для опытных пользователей
  Сигнализация	Настраивается на «Сопротивление», «Ток» и «Напряжение»
  Звуковой сигнал	Вкл.
  Режим фиксации показаний на экране (Hold)	Ручной режим или автоматический режим PRE-HOLD
  Автоотключение	Вкл. / Выкл.
  Общие характеристики
  Дисплей	OLED-дисплей на 152 сегмента. Активная область 48x39мм
  Максимальный диаметр захвата	36 мм
  Объем памяти	300 измерений с автоматической датировкой
  Источник питания	4 щелочных батарейки 1,5 В, LR6 (AA) или 4 аккумулятора Ni-MH
  Автономная работа	1440 измерений по 30 секунд
  Калибровка	Автоматическая при включении прибора
  Электробезопасность	МЭК61010 600 В КАТ. IV
  Герметичность	IP40
  Размеры	55×95×262 мм
  Вес	около 935 г с батарейками

Комплект поставки C.A 6416
