DP1308A программируемый источник питания

Линейный; 3 канала (+6 В/5 А, +25 В/1 А, -25 В/1 А (±25 В и +6 В полностью изолированные)); Полная выходная мощность: 80Вт; Стабильность выходного сигнала: 0,02% (напряжение) / 0.05% (ток) и малые пульсации (< 2 мВ (размах), 20 Hz – 20 MHz)

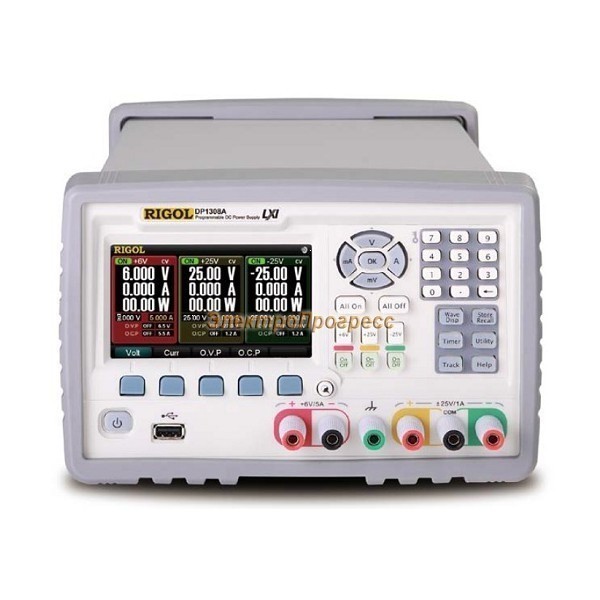

Rigol DP1308A программируемый  прецизионный трехканальный линейный источник питания  с низким  уровнем пульсаций,  высокой стабильностью и точностью установки выходного электрического сигнала.

Он  способен обеспечить надежную мощность постоянного тока, эффективные функции установки параметров и важные функции защиты, которые позволяют использовать его для решения различных задач в производстве электронных изделий и образовательных целях.

Rigol DP1308A - основные особенности программируемого источника питания
-Большой цветной ЖК-дисплей, с размером  экрана по диагонали 11см, разрешением 480х272 точек и большим внешним уголом обзора (160°), способным  отображать подробную информацию о выходном сигнале каждом канале (напряжение, ток, мощность), как в цифровом, так и графическом виде.

-Максимальная электрическая мощность 80 Вт. Программируемый источник питания способен выдавать электрический сигнал по  3-м  независимым регулируемым каналам с параметрами  от 0 до +6В/0-5А, от 0 до +25В/0-1А и от 0 до -25В/0-1А.

-Каждый канал программируется и может использоваться в качестве единственного источника электропитания или работать одновременно с другими каналами.

-Возможность создания списков изменения выходных параметров прибора в зависимости от установленного времени работы в данном режиме.  Кроме того, l программируемый источник питания DP1308A позволяет сохранять системные настройки параметров во внутреннюю память (4 группы) или на внешний USB носитель.

-Форму временной зависимости напряжения/тока можно легко наблюдать в режиме реального времени на дисплее источника с помощью функции отображения формы сигнала. Возможность отображения на дисплее формы напряжения, тока и мощности позволяет легко отслеживать текущее состояние выхода.

-Каналы  ±25В в источнике питания имеют функцию отслеживания напряжения.  Значение установки напряжения канала в этом случае будет изменяться в соответствии с отслеживаемым каналом. Функция программирования выхода по времени позволяет без использования компьютера реализовать временную зависимость выходного напряжения или тока.  Эта функция доступна для любого выходного канала и позволяет сохранять и без усилий загружать до 5 групп выходного сигнала.

-Возможность дистанционнго управления  через LAN интерфейс с поддержкой WEB-браузера (поддержка LXI стандарта С класса).

-В устройстве реализована высокая точность, как установки, так и считывания (базовая погрешность по напряжению - 0,05%, по току - 0,2%) позволяют отнести источник питания к прецизионным источникам питания.

-Низкий уровень пульсаций и шума на выходе (0,35мВ СКЗ, а по току всего 2мА СКЗ), за счет чего снижается уровень помех в испытуемом устройстве.

-В программируемом источнике питания DP1308A есть встроенное устройство  защиты от перенапряжения и защиты от перегрузки по току, чтобы предохранить испытуемые устройства от повреждений.

DP1308A - основные Технические характеристики:
Каналов: 3 +6 В/5 А, +25 В/1 А, -25 В/1 А (±25 В и +6 В полностью изолированные)
Полная выходная мощность: 80Вт
Выходное регулируемое напряжение канала: 0~+6 В (разрешение 0.5 мВ), 0~+25 В, 0~-25 В (разрешение 1.5 мВ) Выходной ток каждого регулируемого канала: 0~5 А (разрешение 0.5 мА), 2 х 0~1 А (разрешение 0.1 мА)
Стабильность выходного сигнала:  0,02% (напряжение) / 0.05% (ток) и малые пульсации (< 2 мВ (размах), 20 Hz – 20 MHz)
4 ячейки внутренней памяти настроек + поддержка внешнего U-диска.
Влияние нагрузки/сетевого напряжения: ≤ 0.01% +2 мВ
Время восстановления: ≤ 50 мкс
Режимы работы: стабилизация тока, напряжения и динамическая нагрузка
Индикация: ЖК-дисплей, 4.3 дюйма, 480х272 пиксела, угол обзора до 160°, отображение цифровой и графической (форма тока/напряжения в реальном времени) информации о каждом канале: напряжение, ток, мощность.
Интерфейсы: USB (host и device), GPIB, LAN (LXI класс С, поддержка SCPI)
Всесторонняя защита от перегрузки: по току и по напряжению с малым временем реакции Вентилятор охлаждения, двухуровневая защита от перегрева
Габариты: 384x235x155 (мм), вес 8.5 кг

Производство компании Rigol Technologies
