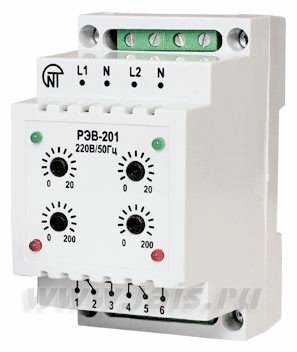

Двухканальное реле времени РЭВ-201

Простота выставления временных уставок. Высокая надежность и точность работы. Электронное двухканальное реле времени с задержкой на включение РЭВ-201 предназначено для коммутации электрических сетей переменного тока 220В/50Гц и постоянного тока 24 - 100В с регулируемой задержкой времени от 0 до 220 сек.

Устройство состоит из двух независимых реле времени (двух каналов). Отсчет выдержки времени каждого канала начинается с момента подачи питания на соответствующий канал.

Соответствующая схемы подключения реле РЭВ-201 позволяет реализовать:

• независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
• параллельную работу каналов (питание на оба канала подается одновременно).

Задержка времени включения по каждому каналу выставляется отдельно. Каждый канал имеет две регулировки: от 0 до 20с и от 0 до 200с и время задержки срабатывания канала определяется суммой задержек, выставленных двумя потенциометрами.
Зеленый светодиод соответствующего канала индицирует наличие напряжения на канале. Красный светодиод индицирует срабатывание канала.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту:

• Цепь питания реле гальванически развязана с выходными цепями.
